章丘鼓风机的结构特点(示意图)

文章来源:本站   发布时间:2019-02-14 11:23:00   点击数:3190   【

行业内众所周知,章丘鼓风机以使用年限久,其结构合理技术实力强著称,得益于当地的鼓风机产业链等特点,章丘鼓风机主要由下列六部分组成:电机、空气过滤器、鼓风机本体、空气室、底座(兼油箱)、滴油嘴。

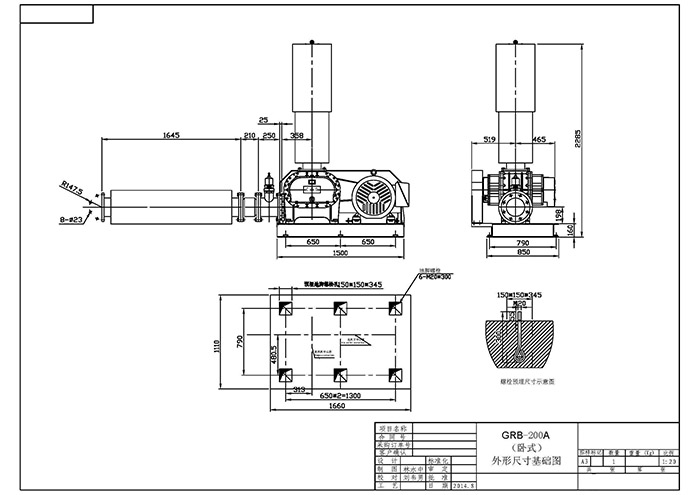

章丘鼓风机示意图

鼓风机的转子结构:由轴、叶轮、轴承、同步齿轮、联轴器、轴套等组成。叶轮:选用渐开线型面,容积利用率高。

鼓风机的轴承:近联轴器端作为定位端选用3000型双列向心球面滚子轴承。近齿轮端作为自由端选用32000型单列向心短圆柱滚子轴承以适应热臌胀时转子的轴向位移。

鼓风机的同步齿轮:由齿圈和轮毂组成,便于调整叶轮间隙。

鼓风机的机体:由机壳和左、右墙板组成。左、右墙板及安装在左右墙板内的轴承座、密封部等均可互相通用。

鼓风机的底座:中、小型风机均配有公共底座,大型风机仅配风机底座,便于安装调试。

润滑部分:齿轮采用浸入式,轴承采用飞溅润滑。润滑效果好,安全可靠。传动方式:以联轴器直联为主。若性能规格需要,也可选用三角皮带轮变速的方式。联轴器选用弹性联轴器,能缓和冲击及补偿少量的轴线偏差。大流量风机除以电动机作为驱动机外,也可采用汽轮机或其他驱动机。
